多通道协调加载疲劳试验系统

产品简介：

双通道构件疲劳试验机用于构件、结构件、零部件、材料等受到垂向、侧向等多个方向的反力测试，并可进行垂向、侧向（或横向）疲劳试验。

构件疲劳试验机满足：

GB/T16826《电液伺服万能试验机》、JB/T9397《拉压疲劳试验机技术条件》等标准的技术要求。

结构特点：

1、试验机加载框架：由纵横梁与反力座T型工作台构成封闭箱式加载框架，垂向作动器悬挂横梁下方，框架结构紧凑、稳定性好、刚度高、频响快，能确保试件在垂向、横向等疲劳试验中能承受系统产生的垂向、侧向反力。

2、液压系统（液压伺服泵站）：采用无泄漏的静音技术设计，压力输出平稳，无波动、低噪音、散热效果好、过滤精度高，具有压力超载、油温超温等自动保护功能，液压系统满足整个实验室实验系统工作需要。

3、控制方式：采用PIDF控制方式，实现力、位移、变形等参数的闭环控制。

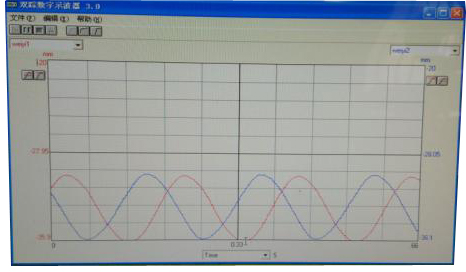

4、微机系统：使用于Windows7实验平台下操作，计算机实时显示试验系统过程动态负荷，试验频率，试验波形和疲劳次数。

技术参数：

1、最大试验力 ：（根据用户实际要求定制）

2、试验力测量范围：2%~100%

3、位移传感器行程：（根据用户实际要求定制）

4、力、位移测量准确度：≤±0.5%FS

5、动态试验参数：试验波形--正弦波、方波、三角波、梯形波、随机波等各种波形及组合波形

6、试验频率：0.01~20Hz

7、速度：≤120mm/s\≤135mm/s

8、动态精度：±2%

9、疲劳次数：（任意设置）

10、驱动方式：液压伺服驱动

11、控制方式：力、位移PIDF闭环控制。平滑切换

12、通道数：2通道（根据用户实际要求定制，最多可做6通道）

13、安全保护：力、位移超限、试样断裂、油温和压力过高、液压过低、油路堵塞等

14、数据处理：计算机屏幕显示试验参数，自动描绘试验曲线
